Stabilizator gruntu czyli maszyna do stabilizacji gruntu

Czym jest stabilizator gruntu i do czego służy

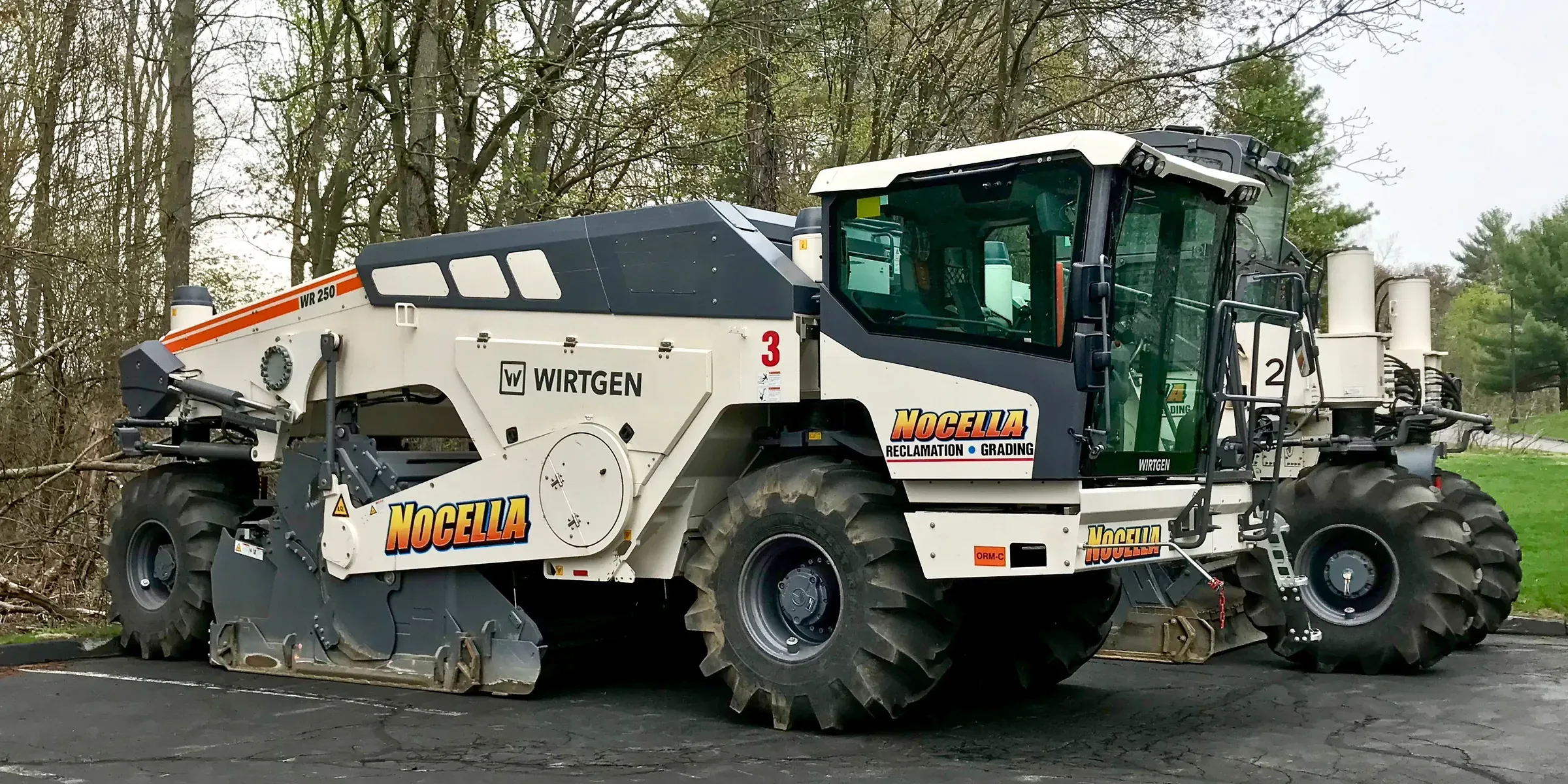

Stabilizator gruntu to ciężka maszyna drogowa, która polepsza właściwości mechaniczne gleby i przygotowuje stabilne podłoże pod dalsze warstwy konstrukcji. Występuje jako maszyna samojezdna albo jako osprzęt montowany na innym sprzęcie, na przykład na ciągniku lub koparce, więc tę samą funkcję mieszania da się dopasować do skali robót. Dobrze wykonana warstwa po stabilizacji zyskuje stabilność i odporność na warunki atmosferyczne, czyli mniej nasiąka, mniej pęcznieje i lepiej przenosi obciążenia. Warto od razu rozróżnić pojęcia, bo stabilizator to maszyna, a stabilizacja to proces chemiczno-mechaniczny, który ta maszyna realizuje.

Typowy front robót obejmuje budowę drogi i prace ziemne, ale też mniejsze inwestycje kubaturowe oraz naprawy podłoża. W praktyce maszyna ta pracuje przy:

• budowie dróg, autostrad, parkingów i lotnisk,
• budowie zakładów przemysłowych, kompleksów sportowych i placów składowych,
• budowie domu i budowie hali, gdzie trzeba wzmocnić grunt pod fundamenty i posadzki,
• wyrównaniu zniszczonego gruntu oraz przygotowaniu podłoża pod remont nawierzchni.

Czym różni się stabilizator do koparki od wersji samojezdnej i ciągnikowej

Stabilizator do koparki, wersja ciągnikowa i samojezdna to trzy nośniki tej samej funkcji mieszania, dobierane pod skalę robót, mobilność i dostęp do terenu. Wersja samojezdna zapewnia największą wydajność na dużych kontraktach drogowych. Ma własny układ jezdny i zwykle precyzyjne dozowanie wody oraz spoiwa, więc szybko obrabia długie odcinki, ale wymaga miejsca do manewrów i kosztownej mobilizacji. Wersja ciągnikowa to osprzęt zawieszany, który współpracuje z mocnym ciągnikiem i sprawdza się na drogach lokalnych, placach, farmach fotowoltaicznych czy mniejszych inwestycjach przemysłowych. Stabilizator do koparki to głowica robocza na ramieniu koparki, która dociera tam, gdzie duży zestaw nie wjedzie, czyli na skarpy, do wąskich korytarzy, wykopów i narożników placu. Krótko mówiąc, im większy i bardziej otwarty front, tym mocniej opłaca się maszyna samojezdna, a im trudniejszy dostęp i mniejsza działka, tym praktyczniejszy jest osprzęt do ciągnika albo koparki.

Jak działa stabilizacja gruntu krok po kroku

Kluczem stabilizacji jest mechaniczne wymieszanie podłoża ze spoiwem hydraulicznym lub kruszywem przez obracający się bęben, połączone z kruszeniem i wyrównaniem. Bęben odpowiada za miksowanie kruszców i spoiw z ziemią, a przy okazji rozdrabnia bryły, kruszy kamienie i wyrównuje podłoże do zadanego profilu. Dzięki temu z niejednorodnej ziemi powstaje w jednym przejeździe w miarę jednorodna mieszanka gotowa do zagęszczenia.

Typową odpowiedź na pytanie, jak się robi stabilizację gruntu, da się sprowadzić do pięciu kroków:

• przygotowanie podłoża i równomierny rozsyp spoiwa na wyznaczonym pasie,
• wstępne nawilżenie gruntu, bo woda jest potrzebna do reakcji chemicznych i do zagęszczenia,
• przejazd roboczy, w którym bęben frezuje grunt na zadaną głębokość i miesza go ze spoiwem,
• wstępne wyprofilowanie warstwy tylną płytą maszyny,
• zagęszczenie walcem i pielęgnacja warstwy, czyli utrzymanie wilgotności do związania spoiwa.

Efekt zależy od równomierności mieszania i od czasu. Zbyt płytki albo zbyt szybki przejazd zostawia gniazda surowego gruntu, a zbyt długie oczekiwanie między mieszaniem a zagęszczeniem osłabia wiązanie. Dlatego technologicznie liczy się ciągłość, czyli rozsyp, mieszanie i zagęszczenie w jednym rytmie zmianowym.

Jak jest zbudowana maszyna do stabilizacji gruntu i jakie ma parametry

O efekcie stabilizacji decydują rotor z frezami z węglika i komora mieszania oraz dopasowana do klasy maszyny szerokość, głębokość i moc nośnika. Reszta konstrukcji ma zapewnić równą pracę na zadanej głębokości i bezpieczne przeniesienie dużych obciążeń.

Sercem maszyny jest bęben mieszająco-kruszący z narzędziami kruszącymi, mieszającymi i wyrównującymi. Rotor napędzany jest mechanicznie i to równomiernie z obu stron, co ogranicza skręcanie wału i poprawia jednorodność mieszanki. W typowych konstrukcjach zawieszanych wał roboczy obraca się z prędkością około 310 obr/min, a w części maszyn rotor wysunięty jest o około 30 cm poza korpus, dzięki czemu da się pracować równo przy krawędzi pasa bez najeżdżania kołem na świeżą warstwę.

Na obwodzie bębna pracuje około 102 frezy, osadzone w kutych obsadach z materiału odpornego na ścieranie, z końcówkami z węglika spiekanego. Taki zestaw radzi sobie z kamieniami i twardymi bryłami, ale frezy zużywają się i to one wyznaczają rytm przeglądów. Dla utrzymania ruchu ważna jest wiadomość, że system mocowania frezów umożliwia prostą i szybką wymianę bez rozbierania całego rotora. W praktyce zużyte ostrza wymienia się kompletami, bo pojedyncze nowe zęby zostawiają smugi i pogarszają mieszanie.

Nad rotorem pracuje komora mieszania. Odpowiedniej wielkości komora zapewnia jednorodne mieszanie, bo dłużej utrzymuje materiał w strefie frezowania i nie pozwala spoiwu uciekać bokami. W jednych konstrukcjach pojemność komory jest zmienna i dopasowuje się do głębokości, w innych geometria komory jest stała i operator reguluje efekt głównie prędkością jazdy oraz głębokością. Od tyłu warstwę zamyka płyta tylna sterowana hydraulicznie, która wstępnie profiluje powierzchnię przed walcem.

Parametry robocze różnią się klasą maszyny, ale widełki są dość powtarzalne:

Parametr	Typowa wartość	Znaczenie praktyczne
Szerokość robocza	2400 mm	wydajność pasa i liczba przejazdów
Głębokość robocza	od 450 do 650 mm, w większych konstrukcjach do 50 albo 56 cm	miąższość warstwy nośnej
Minimalny prześwit	290 mm	zdolność do jazdy po nierównym gruncie
Zalecana moc ciągnika	od 200 do 500 KM	mniejsze zestawy od 200 do 220 KM, średnie od 280 do 300 KM, duże od 300 do 500 KM

Napęd jest zwykle mechaniczny, realizowany przez ciągniki rolnicze przez wałek odbioru mocy. Maszyna zawieszana jest na trzypunktowym układzie zawieszenia, czyli TUZ, a moment przenoszony jest przez przekładnię bezstopniową hydrostatyczną albo przez przekładnię mechaniczną z reduktorem biegów pełzających. Powolna jazda robocza przy wysokich obrotach rotora to warunek dobrego wymieszania. Przed kamieniami i przeciążeniem chroni sprzęgło przeciążeniowe, które rozłącza napęd przy nagłym zablokowaniu bębna.

Chemia stabilizacji gruntu jak cement wapno i popiół wzmacniają podłoże

Stabilizacja gruntu to proces chemiczno-mechaniczny, w którym spoiwo hydrauliczne trwale zmienia właściwości gruntu, a nie tylko go zagęszcza. Maszyna odpowiada za mechanikę, czyli rozdrobnienie i równomierne rozprowadzenie spoiwa, a chemię robią wapno, cement i popiół lotny, które po dodaniu wody wiążą ziarna gruntu w sztywniejszy szkielet. Bez tej reakcji efekt byłby chwilowy i wrażliwy na wodę.

Cement działa przez hydratację. Po zetknięciu z wodą fazy klinkierowe tworzą uwodnione krzemiany wapnia, które wypełniają pory i sklejają cząstki gruntu. Warstwa zyskuje nośność, sztywność i odporność na przemarzanie, ale potrzebuje właściwej wilgotności i pielęgnacji przez pierwsze dni. Przesuszenie w tym czasie osłabia wiązanie i tego nie da się nadrobić późniejszym polewaniem.

Wapno sprawdza się przede wszystkim na gruntach wilgotnych i ilastych. Najpierw zużywa nadmiar wody i osusza grunt, potem powoduje flokulację iłów, dzięki czemu lepka glina staje się bardziej sypka i urabialna. W dłuższej perspektywie zachodzą reakcje pucolanowe, które stopniowo podnoszą wytrzymałość. Dlatego wapno często stosuje się jako pierwszy krok do osuszenia i przygotowania frontu pod właściwą stabilizację cementową.

Popiół lotny pełni rolę składnika pucolanowego i wypełniacza. Sam wiąże słabo, ale w obecności wapna albo cementu wchodzi w reakcje, które dogęszczają strukturę i poprawiają szczelność warstwy. Woda jest tu reagentem i środkiem technologicznym jednocześnie. Umożliwia hydratację, ułatwia zagęszczenie i musi być dozowana w optymalnej ilości, bo zarówno za sucha, jak i przelana mieszanka daje słabszą warstwę.

Jakie są rodzaje stabilizacji gruntu i kiedy wybrać cement wapno lub kruszywo

Dobór spoiwa zależy od rodzaju i wilgotności gruntu oraz od wymaganej nośności, a nie od przyzwyczajenia ekipy. Technologicznie wyróżnia się kilka podstawowych rodzajów stabilizacji:

Rodzaj stabilizacji	Kiedy się sprawdza	Co daje
Cementowa	piaski, pospółki i grunty o umiarkowanej wilgotności pod drogi i place	wysoką nośność i sztywność warstwy
Wapienna	grunty ilaste i bardzo wilgotne, trudne do urabiania	osuszenie, poprawę urabialności i stopniowy wzrost wytrzymałości
Mieszana cementowo-wapienna	mokre iły pod obciążone konstrukcje	połączenie szybkiego osuszenia z wysoką wytrzymałością końcową
Z popiołem lotnym	grunty wymagające doszczelnienia przy dostępnym popiele dobrej jakości	dogęszczenie i uzupełnienie reakcji pucolanowych zwykle z cementem albo wapnem
Mechaniczna z kruszywem	grunty bardzo słabe, gdzie sama chemia nie wystarczy	poprawę uziarnienia i nośności przez domieszanie kruszywa, czasem z małą dawką spoiwa

W praktyce decyzję poprzedza się badaniami, czyli oznaczeniem uziarnienia, wilgotności i granicy plastyczności oraz próbnymi zarobami z różnymi dawkami. Dopiero na tej podstawie wybiera się spoiwo i jego udział, bo ten sam cement na suchym piasku i na mokrej glinie zachowa się zupełnie inaczej.

Ile cementu i wapna potrzeba do stabilizacji oraz jak zadbać o BHP

Dawkę cementu i wapna zawsze wyznaczają badania gruntu, a wszelkie gotowe recepty bez badań są ryzykowne. Technologicznie dawkę wyraża się jako procent suchej masy gruntu, który następnie przelicza się na kilogramy na metr kwadratowy przy założonej głębokości mieszania i gęstości gruntu. Z takich danych wylicza się zużycie spoiwa na działkę i planuje logistykę dostaw.

Widełki orientacyjne pomagają tylko we wstępnej wycenie. Dla cementu mówi się zwykle o kilku procentach masy gruntu, dla wapna o niższych udziałach przy samym osuszaniu i wyższych przy pełnej stabilizacji, a przy typowych głębokościach przelicza się to orientacyjnie na kilka do kilkunastu kilogramów na metr kwadratowy. Ostateczną liczbę potwierdza się receptą laboratoryjną po próbach wytrzymałości. Zbyt mała dawka nie zwiąże warstwy, a zbyt duża podnosi koszt i usztywnia płytę tak, że staje się podatna na skurcz i spękania. Dlatego nie kopiuje się dawki z sąsiedniej budowy o innym gruncie.

Pylenie spoiw sypkich wymaga rygoru BHP i magazynowania. Cement i wapno mają odczyn alkaliczny i pylą przy rozsypie, załadunku i mieszaniu, zwłaszcza przy wietrze. Standardem jest praca z wiatrem, szczelne przechowywanie worków i silosów pod zadaszeniem, ograniczanie przesypów oraz sprzątanie na mokro zamiast zamiatania na sucho. Dla ochrony ludzi stosuje się:

• ochronę dróg oddechowych przy rozsypie i przy czyszczeniu maszyny,
• szczelne okulary i rękawice przy kontakcie z wapnem i świeżą mieszanką,
• odzież zakrywającą skórę oraz wodę do przemywania oczu na froncie robót,
• rotację zadań i przerwy przy dużym zapyleniu oraz kontrolę stężenia pyłu.

Ile kosztuje metr stabilizacji gruntu i jak wybrać rozwiązanie

Ceny metra stabilizacji nie da się uczciwie uśrednić cennikiem maszyn, bo napędzają ją dawka spoiwa, głębokość, rodzaj gruntu i logistyka. Dwie budowy o tej samej powierzchni potrafią różnić się kosztem kilkukrotnie, jeśli jedna wymaga płytkiego wzmocnienia piasku, a druga głębokiego mieszania mokrej gliny z dużą dawką spoiwa.

Przy wycenie analizuje się przede wszystkim:

• dawkę i rodzaj spoiwa oraz aktualną cenę cementu, wapna albo kruszywa,
• głębokość i szerokość roboczą, czyli objętość mieszanki na metr kwadratowy,
• rodzaj i wilgotność gruntu oraz liczbę przejazdów potrzebną do jednorodnego wymieszania,
• logistykę, czyli dowóz spoiwa i wody, dojazd zestawu i mobilizację sprzętu,
• skalę frontu i badania laboratoryjne, które rozkładają koszt stały na większą powierzchnię.

Sam sprzęt rozlicza się zwykle przez zakup, leasing albo wynajem, przy czym wynajem maszyny do stabilizacji gruntu odbywa się praktycznie wyłącznie z obsługą operatorską ze względu na moc, regulacje i ryzyko technologiczne. Przy jednorazowym froncie taki wynajem z operatorem bywa tańszy niż zakup i utrzymanie własnego zestawu, a przy stałych kontraktach drogowych bardziej opłaca się własna maszyna z przeszkoloną załogą i zapleczem serwisowym. Najbezpieczniejsza kolejność decyzji to najpierw badania gruntu i recepta, potem dobór spoiwa i głębokości, a dopiero na końcu wybór nośnika i formy finansowania pod harmonogram robót.
