Rozściełacz do asfaltu zasada działania i budowa maszyny

Co to jest rozściełacz do asfaltu i co robi na drodze

Rozściełacz do asfaltu to samojezdna maszyna drogowa, która równomiernie rozkłada mieszankę mineralno-asfaltową i od razu wykonuje jej wstępne zagęszczenie. Efekt pracy to równa powierzchnia warstwy bitumicznej o kontrolowanej grubości, która wymaga jeszcze końcowego dogęszczenia. Maszyna ta pracuje w ruchu ciągłym, więc jakość zależy od płynnego podawania masy i stabilnego tempa jazdy.

Rozściełacz asfaltu wykorzystuje się przy budowie nowych nawierzchni oraz przy remontach istniejących, w tym przy układaniu warstw wiążących i ścieralnych z asfaltobetonu. Typowy zakres obejmuje budowę nawierzchni bitumicznych dróg, autostrad, lotnisk i parkingów, a w mniejszej skali także chodniki, ścieżki rowerowe, place i rampy podjazdowe oraz lotniskowe pasy startowe. Krótko mówiąc, sprzęt ten pojawia się wszędzie tam, gdzie potrzebna jest jednolita warstwa masy na większej powierzchni.

Jak nazywa się maszyna do asfaltu układarka rozkładarka i finiszer

Wszystkie te nazwy oznaczają tę samą maszynę: układarki mas bitumicznych, rozkładarka, rozściełacz, rozgarniacz oraz branżowy finiszer. Różnice wynikają z języka budowy i dokumentacji, a nie z konstrukcji czy zasady pracy. Dalej konsekwentnie używamy określenia rozściełacz, aby opis leja, przenośników i stołu był czytelny dla technologa i służb BHP.

Jak działa rozściełacz do asfaltu krok po kroku

Rozściełacz do asfaltu działa w ciągłym cyklu złożonym z odbioru masy do przedniego leja, transportu przenośnikami do tyłu i poprzecznego rozłożenia ślimakami przed stołem. Pełna zasada działania obejmuje ładowanie asfaltu do leja, transport przenośnikami, rozprowadzanie, wyrównywanie i zagęszczanie. Proces tworzenia nawierzchni asfaltowej układa się więc w logiczną sekwencję dostarczenia masy, rozładowania, przeniesienia na stół roboczy, rozłożenia, zagęszczenia i wyrównania.

• Odbiór masy. Samochód wyładowczy przywozi świeżą masę bitumiczną, często w termicznych kontenerach ograniczających wychłodzenie. Masa bitumiczna trafia z wywrotki do kosza zasypowego, a rolki rozkładarki opierają się o koła wywrotki, dzięki czemu obie maszyny jadą razem ze stałą prędkością.
• Magazynowanie w leju. Lej zasypowy z przodu maszyny pełni funkcję zbiornika na mieszankę. Załadowanie podgrzanej mieszanki asfaltowej do zbiornika zapewnia bufor, który wyrównuje nierówności dostaw i utrzymuje ciągłość układania.
• Transport wzdłużny. Przenośniki zgrzebłowe, nazywane też zgarniakowymi, przemieszczają mieszankę z leja do tyłu maszyny. Przenośnik podłużny i ślimaki rozprowadzające wspólnie transportują materiał z leja na całą szerokość roboczą.
• Rozłożenie poprzeczne. Przenośnik ślimakowy równomiernie rozkłada asfalt przed stołem. Układarka wykorzystuje w tym miejscu przenośniki ślimakowe i listwy wyrównujące, które wstępnie profilują warstwę przed zagęszczeniem.

Automatyczna niwelacja na bieżąco reguluje grubość warstwy. Systemy automatyki i niwelacji korzystają z czujników i układów sterowania, w tym rozwiązań laserowych, ultradźwiękowych oraz niwelatorów, które korygują położenie stołu względem niwelety. Gotowa powierzchnia pozostaje jednolita i równa, lecz wciąż wymaga dogęszczenia. Walce drogowe jako osobne maszyny wykonują dodatkowe wyrównywanie i zagęszczanie nawierzchni po przejściu rozściełacza.

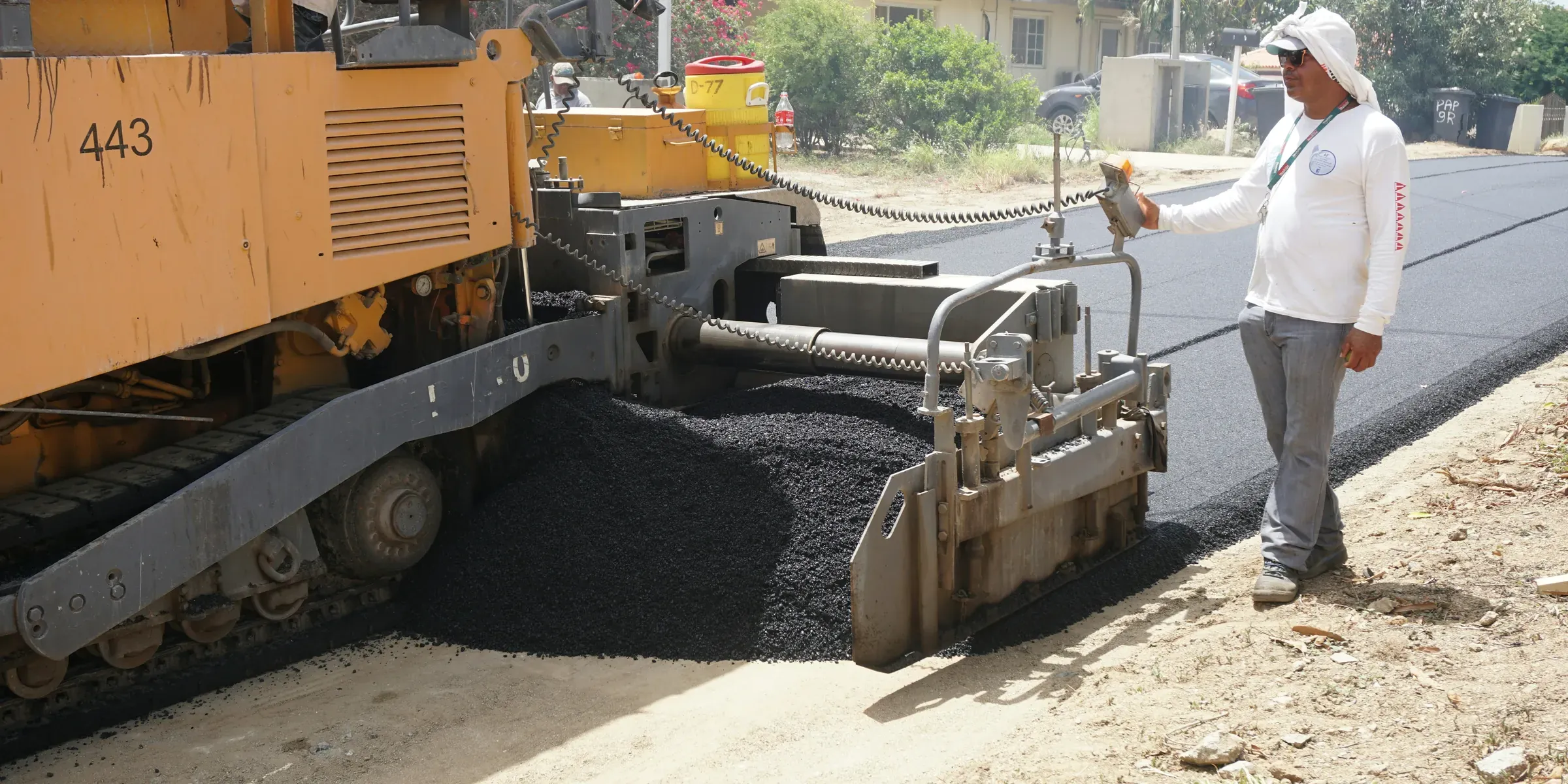

Stół roboczy jak powstaje równa warstwa o zadanej grubości i szerokości

Stół roboczy to kluczowy element roboczy, który rozprowadza mieszankę na żądaną szerokość i grubość oraz wykonuje wstępne zagęszczenie. Stół rozściełacza łączy więc dwie funkcje: regulację szerokości i grubości warstwy mieszanki bitumicznej oraz jej rozprowadzanie z jednoczesnym zagęszczaniem. Od jego ustawienia zależy równość, profil poprzeczny i szczelność warstwy.

Typowa szerokość robocza wynosi od 2,5 do 5 metrów, a możliwość poszerzania stołu pozwala dopasować maszynę do pasa ruchu. Regulowana hydraulicznie szerokość oraz system wibracyjno-ubijający umożliwiają zmianę geometrii bez zatrzymywania układania. To ważne przy odbiorze, bo nierówne poszerzanie szybko widać w postaci smug i uskoków.

Układarka często pracuje ze stołem wysokiego zagęszczania. Metoda opiera się na połączeniu ubijaka i wibratora, czyli listwy zagęszczającej wspartej belkami i płytami wibracyjnymi, które dogęszczają mieszankę jeszcze przed końcowym zagęszczeniem. Automatyczny system ogrzewania stołu, zwykle w wersji elektrycznej, utrzymuje urabialność masy i zapobiega jej przywieraniu do płyt. Nagrzewanie trwa orientacyjnie do 15 minut, dlatego planuje się je przed pierwszym załadunkiem, a nie w trakcie układania.

Podwozie kołowe czy gąsienicowe jak dobrać rozściełacz do zadania

Rozściełacz do asfaltu występuje z podwoziem kołowym na gumowych oponach albo z podwoziem gąsienicowym, a wybór zależy od terenu i charakteru robót. Oba typy realizują ten sam cykl z lejem, przenośnikami, ślimakami i stołem, lecz inaczej przenoszą obciążenie i inaczej się przemieszczają. Decyzja wpływa na stabilność układania, szerokość roboczą i logistykę na budowie.

Podwozie gąsienicowe zapewnia większą stabilność i przyczepność oraz lepsze przenoszenie obciążenia na podłoże. Rozściełacze gąsienicowe lepiej trzymają zadany kierunek w nierównym terenie i przy cięższych pracach, a ich szerokość robocza bywa większa niż w kołowych. Ta stabilność ułatwia utrzymanie równej grubości, gdy podłoże nie jest idealne.

Rozściełacze kołowe stawiają na mobilność i manewrowość. Sprawdzają się na wąskich uliczkach i w robotach miejskich, gdzie liczą się szybkie przejazdy i mniejsze wymagania transportowe. Dają oszczędności w transporcie i szybszą zmianę frontu, dlatego dziś traktuje się je jako równorzędny sprzęt miejski i mały, a nie wyłącznie starszą generację maszyn.

Dlaczego masa musi być gorąca chemia asfaltu i bezpieczeństwo pracy

Masa musi być gorąca, ponieważ tylko rozgrzane lepiszcze bitumiczne otacza kruszywo i pozwala zagęścić mieszankę w szczelną warstwę. Rozściełacz asfaltu układa gorący asfalt na drogach i ścieżkach w postaci mieszanki mineralno-asfaltowej, a asfaltobeton powstaje dopiero po jej ułożeniu i zagęszczeniu. Temperatura nie jest więc dodatkiem, lecz warunkiem technologii.

Lepiszcze bitumiczne to mieszanina ciężkich węglowodorów, której lepkość silnie zależy od temperatury. Po rozgrzaniu staje się płynne, zwilża ziarna kruszywa i umożliwia ich ciasne upakowanie pod stołem i w kolejnym etapie zagęszczania. Po wychłodzeniu sztywnieje i wiąże szkielet mineralny w nośną strukturę. Gdy masa zdąży ostygnąć przed zagęszczeniem, traci urabialność, gorzej się zagęszcza i zostawia pory, przez które wnika woda. W praktyce oznacza to niższą szczelność, szybsze koleinowanie i odspojenia warstw.

Ta sama temperatura, która umożliwia układanie, powoduje emisję oparów znad świdra i stołu. W strefie komory świdra stężenie jest najwyższe, dlatego nowoczesne maszyny stosują obieg powietrza, który odprowadza opary z komory świdra poza stanowisko obsługi. Dla służb BHP liczy się ograniczenie przebywania w smudze oparów, odsunięcie osób postronnych, ochrona przed poparzeniem gorącą masą i rozgrzanymi płytami oraz dobra organizacja dostaw, aby maszyna nie czekała z gorącą masą w leju. zeta-chem tłumaczy takie procesy od strony substancji i przepisów, aby technolog, utrzymanie ruchu i BHP mieli wspólny język przy ocenie warunków układania.

Czy asfalt na zimno jest wytrzymały i dlaczego rozściełacz go nie układa

Asfalt na zimno nadaje się do doraźnych napraw, lecz nie dorównuje wytrzymałością gorącej mieszance zagęszczonej mechanicznie, dlatego rozściełacz go nie układa. Technologia na zimno opiera się na lepiszczu, które pozostaje urabialne bez rozgrzewania, więc nie wymaga ciągłego podawania gorącej masy, grzanego stołu ani systemu ubijająco-wibracyjnego. Sprawdza się przy łataniu ubytków i awaryjnych uzupełnieniach, gdzie liczy się szybkość, a nie nośność całej warstwy. W nawierzchniach bitumicznych o pełnym przekroju, z warstwą wiążącą i ścieralną, potrzebne jest gorące układanie z kontrolą grubości i zagęszczeniem, czyli właśnie cykl rozściełacza z końcowym dogęszczeniem.

Jak wykorzystać zasadę działania rozściełacza w decyzjach technologicznych i BHP

Znajomość zasady działania rozściełacza pozwala przełożyć mechanikę leja, przenośników, ślimaków i stołu na konkretne zapisy w technologii i kontroli robót. Dla technologa, zaopatrzenia i służb BHP liczy się ciągłość zasilania, dokładność geometrii i przygotowanie ludzi, a nie sama nazwa maszyny. Te trzy obszary weryfikuje się przed odbiorem frontu i w trakcie układania.

• Ciągłość zasilania. Podajnik masy bitumicznej stanowi alternatywę dla kosza zasypowego, gdy front wymaga wysokiej jakości rozkładanej masy i bufora przy nierównych dostawach. Rytm wywrotek planuje się tak, aby lej nie był pusty ani przepełniony, bo postoje tworzą zimne połączenia i nierówności.
• Dokładność i odpady. Czujniki poziomowania zachowują dokładność profilu i zmniejszają ilość odpadów materiałowych. W dokumentacji weryfikuje się ich wymaganie, sposób odniesienia do niwelety oraz tolerancje grubości.
• Ludzie i materiał. Obsługa rozściełacza wymaga przeszkolenia i znajomości maszyny oraz materiału, w tym zachowania masy w różnych temperaturach otoczenia. W instrukcji ujmuje się organizację strefy oparów, ochronę przed poparzeniem oraz zasady współpracy z wywrotkami i walcami.

Takie podejście skraca dyskusje na budowie. Zamiast sporu o wrażenia z jazdy po nowej warstwie zostają mierzalne ustalenia: jak masa była dowożona, jak kontrolowano grubość i kto odpowiadał za proces.
