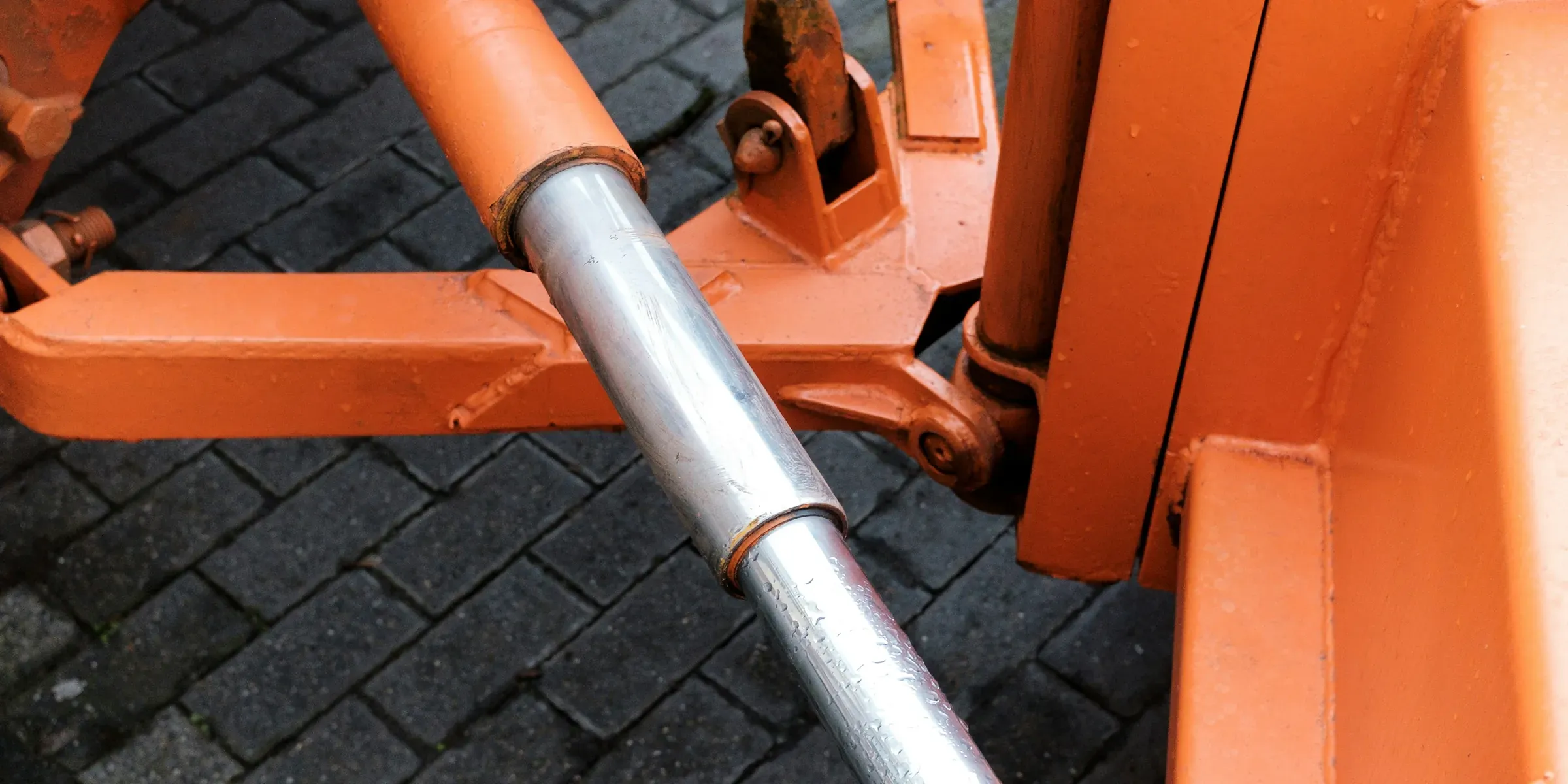

Budowa siłownika hydraulicznego i zasada działania

Z czego składa się siłownik hydrauliczny

Budowa siłownika hydraulicznego opiera się na cylindrycznym korpusie, który pełni funkcję zewnętrznej obudowy i komory ciśnieniowej odpornej na wysokie ciśnienie płynu. W praktyce spotyka się też nazwy cylinder hydrauliczny oraz silnik hydrostatyczny o ruchu posuwistym, lecz zawsze chodzi o zespół zamieniający ciśnienie w ruch liniowy. Tłok porusza się w cylindrze pod wpływem ciśnienia cieczy i dzieli komorę siłownika na dwie części, dzięki czemu ciśnienie da się skierować dokładnie tam, gdzie potrzebna jest praca.

Tłoczysko, czyli pręt tłoka, przenosi siłę generowaną przez ruch tłoka i przekazuje energię mechaniczną z tłoka na ruchomy element maszyny. Prowadzenie ruchu tłoka zapewnia dławnica, natomiast zamknięcie siłownika w cylindrycznej obudowie gwarantują pokrywa czołowa i pokrywa tylna. Pokrywa odpowiada za zamknięcie, a dławnica stanowi zespół uszczelniająco-prowadzący dla tłoczyska, co ułatwia zapamiętanie podziału ról. Całość uzupełniają elementy prowadzące oraz końcówka do podłączenia przewodu hydraulicznego, czyli złącza doprowadzające i odprowadzające płyn hydrauliczny.

Uszczelnienia i uszczelki zapewniają szczelność i zapobiegają wyciekom cieczy roboczej zarówno między komorami, jak i na wyjściu tłoczyska. W klasycznym siłowniku liniowym organem roboczym pozostaje tłok, który przekształca ciśnienie hydrauliczne w ruch mechaniczny. Nurnik i membrana oddzielają przestrzeń roboczą w cylindrze jedynie w konstrukcjach specjalnych. Rozdzielacze, sterowniki i zawory regulujące przepływ cieczy traktuje się jako sterowanie zewnętrzne, a nie część samego siłownika.

Jak działa siłownik hydrauliczny

Siłownik hydrauliczny przekształca energię cieczy pod ciśnieniem w energię mechaniczną zgodnie z prawem Pascala, które mówi, że ciśnienie wywierane na ciecz rozchodzi się równomiernie w całej objętości. Ruch tłoczyska pozostaje posuwisty, a cały cykl ma charakter ruchu posuwisto-zwrotnego o przebiegu liniowym. Sterowanie przepływem cieczy zapewniają rozdzielacze hydrauliczne i zawory sterujące umieszczone poza korpusem, więc kierunek wysuwu i cofania ustawia się bez ingerencji w komorę ciśnieniową.

Siłę opisuje wzór F=P×A jako iloczyn ciśnienia cieczy i powierzchni tłoka, gdzie P oznacza ciśnienie oleju, a A powierzchnię czynną tłoka. Siła pozostaje proporcjonalna do ciśnienia płynu i powierzchni tłoka, dlatego większa średnica daje większy uciąg przy tym samym zasilaniu. Z takich danych wylicza się wymaganą średnicę albo potrzebne ciśnienie jeszcze przed doborem pompy i przewodów. Obliczenie jest proste i rozstrzyga o realnej przydatności siłownika.

Siłownik jednostronnego działania o budowie opartej na cylindrycznej obudowie, tłoku, uszczelnieniach i zaworach pracuje tylko w jednym kierunku. Zmiana ciśnienia płynu wywołuje ruch tłoka w jednym kierunku o charakterze jednokierunkowym, co sprawdza się przy podnoszeniu, obracaniu i przechylaniu. Wymuszenie powrotu zapewniają sprężyna, ciężar tłoczyska, urządzenie robocze albo siła zewnętrzna lub ciężar obciążenia. Prosta konstrukcja i duża moc tłumaczą popularność tego typu w przemyśle rolniczym, produkcyjnym i samochodowym, czyli w maszynach rolniczych, na liniach produkcyjnych i w warsztatach samochodowych, a typowe narzędzia to podnośniki samochodowe i prasy hydrauliczne.

Siłownik dwustronnego działania generuje ruch dwukierunkowy w obu kierunkach, ponieważ ciśnienie działa naprzemiennie w dwóch komorach po obu stronach tłoka. Olej dopływa raz z jednej, raz z drugiej strony, więc wysuw i cofanie pozostają w pełni kontrolowane pod obciążeniem. Ten typ dominuje na liniach produkcyjnych i w skomplikowanych operacjach montażowych, gdzie liczy się powtarzalna pozycja i praca w obie strony.

Olej hydrauliczny i uszczelnienia w siłowniku z perspektywy chemii i BHP

Olej hydrauliczny pełni w siłowniku funkcję medium roboczego i nośnika energii, a jednocześnie smaruje pary trące, odprowadza ciepło i chroni stal przed korozją. Ściśle mówiąc, olej hydrauliczny stanowi najczęstszy przypadek szerszego pojęcia, jakim jest ciecz hydrauliczna. To właśnie jej czystość i stabilność chemiczna decydują o tym, czy tłok pracuje płynnie, czy zaciera się i przecieka.

W praktyce utrzymania ruchu spotyka się trzy rodziny cieczy. Oleje mineralne na bazie rafinowanej ropy dominują w typowych układach stacjonarnych i mobilnych ze względu na korzystną relację ceny do smarności. Syntetyki, w tym estry i polialfaolefiny, zapewniają szerszy zakres temperaturowy i wyższą odporność na utlenianie tam, gdzie układ pracuje gorąco albo w pobliżu żywności lub wód. Emulsje olejowo-wodne i ciecze wodno-glikolowe stosuje się głównie ze względu na trudnopalność, lecz wymagają one uważniejszej kontroli korozji i smarowania.

Lepkość rozstrzyga o szczelności i sprawności, ponieważ zbyt rzadki olej przecieka przez luzy i pogarsza smarowanie, a zbyt gęsty zwiększa opory i grzeje układ. Lepkość dobiera się do temperatury pracy i zaleceń producenta układu, a nie do samego siłownika. Ciemnienie oleju, zapach spalenizny, pienienie, mleczne zmętnienie od wody oraz szlam na filtrach sygnalizują degradację przez utlenianie, hydrolizę i zanieczyszczenia. Wymianę planuje się według godzin pracy i wyników badań laboratoryjnych, a próbki pobiera się z układu będącego w ruchu.

Kompatybilność chemiczna uszczelnień z medium decyduje o trwałości równie mocno jak ciśnienie. Pęcznienie, twardnienie i pękanie gumy zwykle oznaczają, że materiał uszczelnienia nie toleruje danego oleju albo jego dodatków. Dlatego dobór materiału prowadzi się zawsze w parze olej i uszczelnienie, z uwzględnieniem karty charakterystyki i tabeli odporności chemicznej. Nieszczelność szybko zamienia się w ryzyko poślizgnięcia, zapłonu mgły olejowej i skażenia gruntu.

W razie wycieku obszar wygradza się, odcina się zapłon i rozsypuje się sorbent od brzegów plamy do środka, a zebrany odpad przekazuje się do utylizacji jako odpad zaolejony. Zużytego oleju nie wylewa się do kanalizacji ani nie miesza się z innymi chemikaliami, lecz magazynuje się go w szczelnych, oznakowanych pojemnikach. Taki reżim chroni ekipy sprzątające i spełnia wymagania BHP oraz ochrony środowiska przy minimalnym przestoju.

Jak zdemontować siłownik hydrauliczny

Demontaż siłownika hydraulicznego otwiera regenerację, która przedłuża żywotność siłownika zamiast wymuszać zakup nowego cylindra. Typowy zakres napraw obejmuje diagnozę uszkodzenia, wycenę naprawy, wymianę uszczelnień oraz wymianę zużytych elementów takich jak cylinder, tłoczysko, dławnica i tłok. Bez rzetelnej diagnozy łatwo wymienić dobre części i zostawić prawdziwą przyczynę zatarcia.

Prace rozpoczyna się od odcięcia zasilania, rozładowania ciśnienia i zabezpieczenia elementu roboczego przed opadnięciem. Olej spuszcza się do szczelnego pojemnika, a przyłącza zaślepia się, aby brud nie dostał się do układu. Dopiero wtedy odłącza się przewody, odkręca się mocowania i wyjmuje się siłownik na czysty stół warsztatowy. Taki porządek ogranicza ryzyko wycieku i urazu.

Właściwe rozebranie polega na zdjęciu dławnicy, wysunięciu tłoczyska z tłokiem oraz ocenie gładzi cylindra, tłoka i rowków uszczelniających. Uszkodzone uszczelnienia usuwa się bez rysowania metalu, a nowe montuje się po nasmarowaniu świeżym olejem. Po złożeniu układ odpowietrza się i sprawdza się pod niskim ciśnieniem, czy nie występują przecieki i nierówna praca. Staranny montaż rozstrzyga o szczelności równie mocno jak jakość części.

Na co zwrócić uwagę przy doborze i eksploatacji siłownika hydraulicznego

Wybór siłownika hydraulicznego pozostaje kluczowy dla efektywności i bezpieczeństwa pracy maszyny, dlatego punktem startu są siła, skok i warunki otoczenia. Siłownik zapewnia generowanie dużej siły przy niewielkich rozmiarach, co tłumaczy jego wysoką efektywność i wysoką niezawodność w przemyśle, budownictwie, transporcie, rolnictwie i motoryzacji oraz w lotnictwie, automatyce przemysłowej i robotyce. Ta zwartość ułatwia zabudowę, lecz nie zwalnia z kontroli temperatury, czystości oleju i stanu uszczelnień.

O sile decydują średnica cylindra i ciśnienie zasilania, przy czym średnica cylindra występuje w różnych wielkościach do różnych obciążeń. Zasięg suwu roboczego pozostaje limitowany długością tłoczyska i ograniczony ze względu na niebezpieczeństwo wyboczenia przy długim wysuwie. Zasięg suwu roboczego zwiększany jest przez siłowniki teleskopowe, lecz w klasycznym cylindrze zakończenie suwu powinno być łagodne. Dlatego przy końcu suwu uruchamiany jest hamulec końca suwu w postaci zaworu dławiącego, który chroni pokrywy i mocowania przed uderzeniem.

Materiał i wykonanie rozstrzygają o pracy w trudnych warunkach. Stalowy cylinder i tłoczysko z materiałów wysokiej jakości oraz o najwyższej jakości wykonania, przy parametrach dostosowanych do wymagań konkretnej aplikacji, znoszą zapylenie, wilgoć i obciążenia udarowe. Siłownik jednostronny zachowuje przy tym wysoką efektywność i wysoką niezawodność właśnie w pracy w trudnych warunkach. Wariant teleskopowy o wieloczęściowej konstrukcji z kilku segmentów wysuwających się jeden z drugiego daje duży skok przy niewielkiej długości zabudowy i zwiększony zasięg tłoka. Ten typ o zasięgu do kilkunastu metrów spotyka się jedynie w wysięgnikach i dźwigach oraz w budownictwie, transporcie i automatyce, gdzie potrzebny jest wyjątkowo długi wysuw.

W codziennej eksploatacji te same zasady dotyczą bardzo różnych maszyn:

• koparki, ładowarki i dźwigi oraz drzwi, bramy i ramiona maszyn budowlanych w budownictwie,
• traktory, kombajny i inne maszyny rolnicze oraz pługi i opryskiwacze w rolnictwie,
• maszyny i urządzenia produkcyjne, prasy, zgniatarki i gilotyny w przemyśle, a także manipulacja częściami i montaż w automatyce,
• podnośniki, dźwigi i systemy hydrauliczne pojazdów w transporcie oraz warsztaty samochodowe i mechaniczne w motoryzacji,
• systemy sterowania lotu i podwozie w lotnictwie oraz zapewnienie siły i precyzji ruchów w robotyce.

Czysty olej, szczelne przyłącza i regularna kontrola luzów przedłużają życie uszczelnień i całego układu. Taka rutyna kosztuje mniej niż jeden nieplanowany przestój.
